DSF型電液動三通分料器
產品特點
1、設計合理,規格、型號齊全,產品系列化,便于選型,通用、綜合配套性強,操作簡便,易于維修。
2、如果所有閘門配置電液動式回轉驅動器或電液推桿為動力源,能使閘門啟閉快速、靈活,且又具有帶負荷啟動能力以及超載保護功能?杀苊鉄龎碾姍C,設備運行平穩、可靠。整機結構緊湊,重量輕、耗電省、噪音小、安裝方便。
3、全液支傳動,其推、拉力均可實現無極調節,驅動力范圍廣?删_調節往復行程,位置自鎖,通過調節閘門開啟度,控制閘門流量
4、投資小。因為所有型號閘門均規范化設計,系列化生產,有利于降低成本,而且單體的閘門可配置一臺或數臺電液動式回轉驅動器或電液推桿,即可實現全液動傳動。不需專門設液壓站,無任何的附屬設備。
5、應用范圍廣泛。由于考慮閘門可能在各種環境下工作,所以在設計中盡量擴大了閘門的型號、規格、品種、系列的配套設計,可廣泛適用于各行業的散狀料的貯運。
6、散狀料閘門所配電淮動式回轉驅動器或電液推桿能夠?qū)崿F(xiàn)行程控制、信號顯示;無程集中控制、數字顯示;或 4 - 20mA 微機控制
使用范圍
1、所有閘門適用于堆比重 ≤ 2.5t/m3 的各類礦石、煤炭、焦炭、灰渣、化工產品等散狀物料。在腐蝕性較強或高溫條件下使用時,可更換閘門的材質。在防爆場所使用時,可用 XDGB 型電液推桿或 DYQB 型防爆電液動式回轉驅動器。
2、三通分料器 (A 、 B 型 ) 可直接將上部法蘭接在膠帶機頭部漏斗下部或其它設備下料接口處。 C 、 D 、 E 型三通分料器聯接方式同上,但其一般用在堆比重 ≤ 2.8t/m3 ,且磨損性較大,工作環境惡劣的條件下。其結構尺寸較大(襯板也較厚),所以重量大,使用時需根據實際情況另加支承。 A 、 B 、 C 、 D 、 E 型且通分料器均可實現物料的雙向切換及雙向分流。

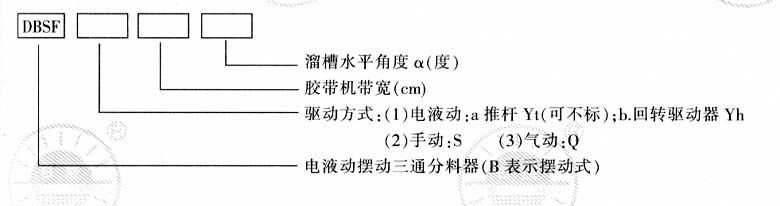

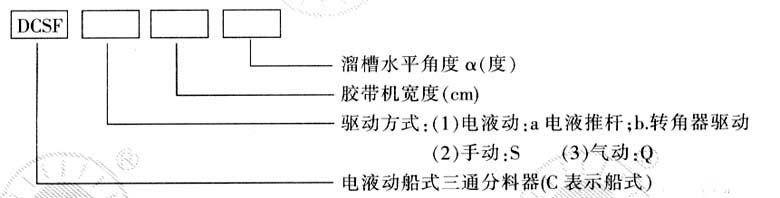

產品型號編制規則

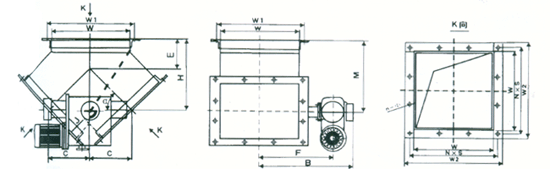

微型三通分料器(轉角器驅動)
外型尺寸及技術參數表
型號 |
W |
W1 |
W2 |
α° |
B |
C |
F |
H |
M |
E |
n-φ |
N×S |
J |
轉角器驅動型號 |
功率 |
DSF-20-45 |
200 |
240 |
280 |
45 |
360 |
177 |
240 |
307 |
200 |
130 |
8-14 |
2×120 |
150 |
ZDY45 |
0.18 |
DSF-20-60 |
200 |
240 |
280 |
60 |
360 |
162 |
240 |
411 |
280 |
130 |
8-14 |
2×120 |
150 |
ZDY45 |
0.18 |
DSF-25-45 |
250 |
290 |
330 |
45 |
385 |
194 |
265 |
324 |
230 |
130 |
8-14 |
2×145 |
150 |
ZDY45 |
0.18 |
DSF-25-60 |
250 |
290 |
330 |
60 |
385 |
183 |
265 |
447 |
330 |
130 |
8-14 |
2×145 |
150 |
ZDY80 |
0.18 |
DSF-30-45 |
300 |
350 |
400 |
45 |
420 |
247 |
300 |
377 |
280 |
130 |
8-14 |
2×175 |
200 |
ZDY80 |
0.18 |
DSF-30-60 |
300 |
350 |
400 |
60 |
420 |
330 |
300 |
528 |
370 |
130 |
8-14 |
2×175 |
200 |
ZDY80 |
0.18 |
DSF-40-45 |
400 |
450 |
500 |
45 |
470 |
318 |
350 |
468 |
360 |
150 |
12-14 |
3×150 |
250 |
ZDY80 |
0.18 |
DSF-40-60 |
400 |
450 |
500 |
60 |
470 |
323 |
350 |
709 |
520 |
150 |
12-14 |
3×150 |
300 |
ZDY80 |
0.18 |
微型三通分料器(電液推桿驅動)
型號 |
W |
W1 |
W2 |
α° |
A |
B |
C |
D |
F |
H |
L |
M |
E |
n-φ |
N×S |
J |
轉角器驅動型號 |
功率 |
DSF-20-45 |
200 |
240 |
280 |
45 |
90 |
360 |
177 |
640 |
240 |
307 |
700 |
200 |
130 |
8-14 |
2×120 |
150 |
ZDY200-200 |
0.37 |
DSF-20-60 |
200 |
240 |
280 |
60 |
150 |
360 |
162 |
640 |
240 |
411 |
700 |
280 |
130 |
8-14 |
2×120 |
150 |
ZDY200-200 |
0.37 |
DSF-25-45 |
250 |
290 |
330 |
45 |
120 |
385 |
194 |
640 |
265 |
324 |
700 |
230 |
130 |
8-14 |
2×145 |
150 |
ZDY300-200 |
0.37 |
DSF-25-60 |
250 |
290 |
330 |
60 |
180 |
385 |
183 |
640 |
265 |
447 |
700 |
330 |
130 |
8-14 |
2×145 |
150 |
ZDY300-200 |
0.55 |
DSF-30-45 |
300 |
350 |
400 |
45 |
140 |
420 |
247 |
820 |
300 |
377 |
880 |
280 |
130 |
8-14 |
2×175 |
200 |
ZDY300-250 |
0.55 |
DSF-30-60 |
300 |
350 |
400 |
60 |
210 |
420 |
330 |
820 |
300 |
528 |
880 |
370 |
130 |
8-14 |
2×175 |
200 |
ZDY300-250 |
0.55 |
DSF-40-45 |
400 |
450 |
500 |
45 |
220 |
470 |
318 |
820 |
350 |
468 |
880 |
360 |
150 |
12-14 |
3×150 |
250 |
ZDY500-250 |
0.55 |
DSF-40-60 |
400 |
450 |
500 |
60 |
360 |
470 |
323 |
820 |
350 |
709 |
880 |
520 |
150 |
12-14 |
3×150 |
300 |
ZDY500-250 |
0.55 |

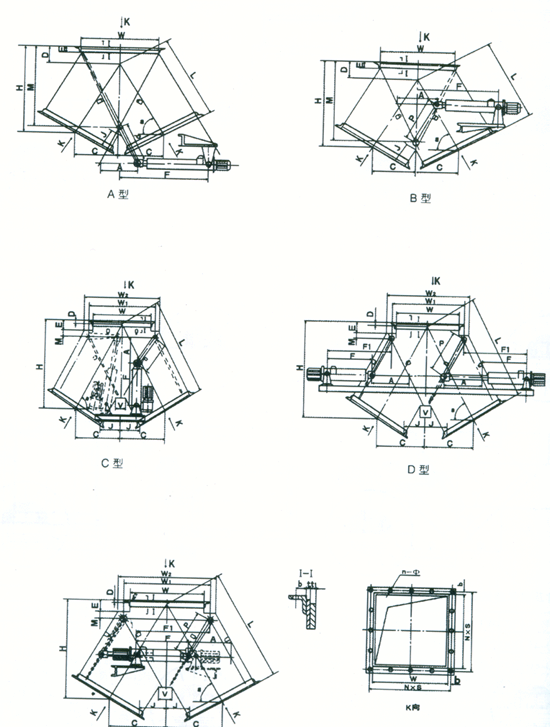

三通分料器外形圖
外形尺寸及技術參數表(A、B型)
型號 |
W
(mm) |
對應膠
帶機寬
度 |
α° |
主要尺寸 |
電液推桿型號 |
功率 |
C |
H |
M |
A |
F |
P |
D |
L |
J |
E |
t |
t1 |
n |
φ |
N |
S |
b |
DSF-50A(B)45 |
|
|
45° |
265 |
458 |
426 |
206 |
831 |
200 |
193 |
375 |
150 |
100 |
6 |
8 |
12 |
14 |
3 |
170 |
30 |
DYT1000-150 |
1.1 |
DSF-50A(B)50 |
50° |
269 |
502 |
447 |
197 |
826 |
200 |
182 |
418 |
DSF-50A(B)55 |
55° |
270 |
556 |
477 |
187 |
821 |
200 |
171 |
471 |
DSF-50A(B)60 |
60° |
320 |
715 |
526 |
214 |
850 |
250 |
161 |
640 |
250 |
DSF-50A(B)70 |
70° |
297 |
954 |
711 |
193 |
829 |
300 |
138 |
868 |
DSF-65A(B)45 |
|
|
45° |
318 |
542 |
563 |
252 |
879 |
250 |
224 |
450 |
150 |
100 |
6 |
8 |
12 |
14 |
3 |
220 |
30 |
DYT1000-250 |
1.5 |
DSF-65A(B)50 |
50° |
326 |
598 |
591 |
242 |
864 |
250 |
210 |
507 |
DSF-65A(B)55 |
55° |
332 |
668 |
632 |
229 |
857 |
250 |
194 |
578 |
DSF-65A(B)60 |
60° |
385 |
848 |
696 |
253 |
884 |
300 |
181 |
770 |
250 |
DSF-65A(B)70 |
70° |
367 |
1164 |
948 |
222 |
854 |
350 |
156 |
1074 |
DSF-80A(B)45 |
|
|
45° |
353 |
598 |
655 |
250 |
873 |
250 |
245 |
500 |
150 |
100 |
8 |
8 |
16 |
14 |
4 |
190 |
30 |
DSF-80A(B)50 |
50° |
364 |
661 |
686 |
241 |
868 |
250 |
227 |
566 |
DSF-80A(B)55 |
55° |
373 |
742 |
734 |
273 |
904 |
300 |
209 |
650 |
DSF-80A(B)60 |
60° |
428 |
935 |
809 |
252 |
889 |
300 |
194 |
856 |
250 |
DSF-80A(B)70 |
70° |
414 |
1302 |
1104 |
221 |
858 |
350 |
165 |
1212 |
DSF-100A(B)45 |
|
|
45° |
389 |
655 |
742 |
300 |
958 |
300 |
266 |
550 |
150 |
100 |
8 |
10 |
16 |
14 |
4 |
215 |
30 |
DYT3000-300 |
2.2 |
DSF-100A(B)50 |
50° |
403 |
725 |
778 |
289 |
942 |
300 |
245 |
627 |
DSF-100A(B)55 |
55° |
414 |
816 |
832 |
273 |
934 |
300 |
225 |
721 |
DSF-100A(B)60 |
60° |
471 |
1022 |
916 |
294 |
960 |
350 |
206 |
943 |
250 |
DSF-100A(B)70 |
70° |
461 |
1440 |
1253 |
253 |
919 |
400 |
174 |
1349 |
DSF-120A(B)45 |
|
|
45° |
424 |
730 |
847 |
298 |
952 |
300 |
306 |
600 |
150 |
120 |
8 |
10 |
16 |
18 |
4 |
242.5 |
35 |
DSF-120A(B)50 |
50° |
441 |
809 |
888 |
286 |
946 |
300 |
284 |
686 |
DSF-120A(B)55 |
55° |
455 |
911 |
951 |
271 |
933 |
300 |
261 |
793 |
DSF-120A(B)60 |
60° |
515 |
1133 |
1046 |
290 |
958 |
350 |
241 |
1029 |
250 |
DSF-120A(B)70 |
70° |
508 |
1598 |
1422 |
283 |
949 |
450 |
202 |
1486 |
DSF-140A(B)45 |
|
|
45° |
459 |
786 |
929 |
299 |
957 |
300 |
327 |
650 |
150 |
120 |
8 |
10 |
20 |
18 |
5 |
214 |
35 |
DSF-140A(B)50 |
50° |
479 |
852 |
954 |
338 |
997 |
350 |
281 |
746 |
DSF-140A(B)55 |
55° |
496 |
985 |
1044 |
317 |
976 |
350 |
277 |
864 |
DSF-140A(B)60 |
60° |
558 |
1220 |
1149 |
334 |
1000 |
400 |
254 |
1116 |
250 |
DSF-140A(B)70 |
70° |
555 |
1736 |
1568 |
316 |
981 |
500 |
211 |
1624 |
外形尺寸及技術參數表(C、D、E型)
型號 |
W
(mm) |
對應膠
帶機寬
度 |
α° |
主要尺寸 |
電液推桿型號 |
功率 |
W1 |
W2 |
C |
H |
A |
F |
F1 |
P |
D |
L |
J |
V |
M |
E |
t |
t1 |
n |
φ |
N |
s |
b |
DSF-50C(D、E)45 |
450×450 |
B=500 |
45° |
600 |
750 |
534 |
637 |
283 |
703 |
845 |
200 |
103 |
755 |
375 |
200 |
100 |
160 |
6 |
12 |
12 |
14 |
3 |
170 |
30 |
DYT750-305 |
1.1×2 |
DSF-50C(D、E)60 |
60° |
495 |
818 |
250 |
703 |
828 |
250 |
-39 |
990 |
300 |
DYT750-305 |
DSF-65C(D、E)45 |
600×600 |
B=650 |
45° |
750 |
900 |
627 |
761 |
354 |
738 |
915 |
250 |
134 |
887 |
415 |
12 |
12 |
14 |
3 |
220 |
30 |
DYT750-375 |
DSF-65C(D、E)60 |
60° |
580 |
985 |
300 |
710 |
860 |
300 |
-20 |
1160 |
320 |
DYT750-320 |
DSF-80C(D、E)45 |
700×700 |
B=800 |
45° |
900 |
1100 |
763 |
888 |
424 |
823 |
1035 |
300 |
125 |
1079 |
510 |
250 |
120 |
180 |
8 |
16 |
16 |
14 |
4 |
190 |
30 |
DYT1500-445 |
1.5×2 |
DSF-80C(D、E)60 |
60° |
712 |
1160 |
350 |
785 |
960 |
350 |
-73 |
1424 |
409 |
DYT1500-370 |
DSF-100C(D、E)45 |
800×800 |
B=1000 |
45° |
1000 |
1200 |
834 |
979 |
424 |
825 |
1035 |
300 |
145 |
1179 |
551 |
16 |
16 |
14 |
4 |
215 |
30 |
DYT1500-445 |
DSF-100C(D、E)60 |
60° |
779 |
1289 |
430 |
820 |
1035 |
400 |
-60 |
1558 |
432 |
DYT1500-440 |
DSF-120C(D、E)45 |
900×900 |
B=1200 |
45° |
1200 |
1500 |
1054 |
1140 |
495 |
858 |
1105 |
350 |
68 |
1490 |
736 |
300 |
150 |
200 |
10 |
20 |
16 |
18 |
4 |
242.5 |
35 |
DYT1750-515 |
2.2×2 |
DSF-120C(D、E)60 |
60° |
986 |
1507 |
450 |
835 |
1060 |
450 |
-201 |
1972 |
596 |
DYT1750-470 |
DSF-140C(D、E)45 |
1000×1000 |
B=1400 |
45° |
1300 |
1600 |
1126 |
1233 |
566 |
895 |
1178 |
400 |
107 |
1592 |
770 |
20 |
20 |
18 |
5 |
214 |
35 |
DYT1750-590 |
DSF-140C(D、E)60 |
60° |
1042 |
1619 |
514 |
835 |
1060 |
450 |
-186 |
2048 |
609 |
DYT1750-470 |

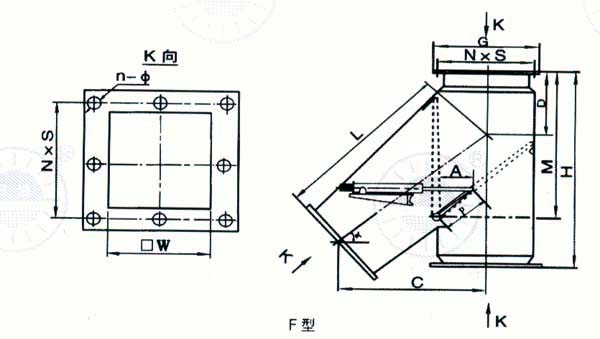

外形尺寸及技術參數表(F型)
型號 |
W
(mm) |
N |
S |
a |
主要尺寸 |
電液推桿型號 |
功率(KW) |
n-φ |
C |
H |
M |
G |
A |
P |
D |
L |
DSF-20F45 |
200×200 |
2 |
134 |
45° |
8-14 |
290 |
560 |
385 |
308 |
106 |
150 |
200 |
410 |
DYT450-200 |
0.55 |
DSF-20F50 |
50° |
300 |
740 |
450 |
156 |
180 |
220 |
446 |
DYT450-200 |
0.55 |
DSF-25F45 |
250×250 |
2 |
159 |
45° |
8-14 |
339 |
660 |
455 |
358 |
128 |
180 |
230 |
486 |
DYT450-200 |
0.55 |
DSF-25F50 |
50° |
354 |
730 |
540 |
212 |
220 |
250 |
550 |
DYT450-215 |
0.55 |
DSF-30F45 |
300×300 |
2 |
186 |
45° |
8-14 |
389 |
760 |
525 |
412 |
156 |
220 |
260 |
550 |
DYT450-200 |
0.55 |
DSF-30F50 |
50° |
399 |
800 |
620 |
243 |
250 |
350 |
621 |
DYT450-250 |
0.55 |
DSF-40F45 |
400×400 |
3 |
158 |
45° |
12-14 |
502 |
1000 |
665 |
522 |
177 |
250 |
350 |
710 |
DYT450-200 |
0.55 |
DSF-40F50 |
50° |
540 |
1170 |
795 |
290 |
300 |
410 |
840 |
DYT750-310 |
0.75 |
DSF-50F45 |
500×500 |
3 |
192 |
45° |
12-14 |
587 |
1170 |
810 |
624 |
212 |
300 |
410 |
830 |
DYT450-215 |
0.55 |
DSF-50F50 |
50° |
630 |
1380 |
965 |
340 |
350 |
480 |
980 |
DYT750-350 |
0.75 |
DSF-60F45 |
600×600 |
3 |
228 |
45° |
12-14 |
693 |
1380 |
950 |
732 |
250 |
350 |
480 |
980 |
DYT750-250 |
0.75 |
DSF-60F50 |
50° |
739 |
1600 |
1140 |
386 |
400 |
560 |
1150 |
DYT750-400 |
0.75 |
DSF-70F45 |
700×700 |
4 |
195 |
45° |
16-19 |
792 |
1570 |
1090 |
836 |
283 |
400 |
550 |
1120 |
DYT750-300 |
0.75 |
DSF-70F50 |
50° |
836 |
1840 |
1320 |
437 |
450 |
640 |
1300 |
DYT1000-450 |
1.1 |
DSF-80F45 |
800×800 |
4 |
220 |
45° |
16-19 |
891 |
1770 |
1235 |
936 |
318 |
450 |
620 |
1260 |
DYT1000-400 |
1.1 |
DSF-80F50 |
50° |
935 |
2090 |
1500 |
582 |
600 |
690 |
1445 |
DYT1000-600 |
1.5 |
注:本分料器可按用戶要求制造。

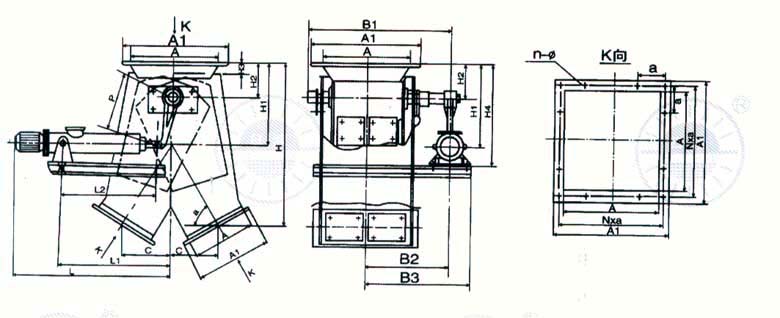

DCSF型電液動船式三通分料器
DCSF型電液動船式三通分料器,采用船式溜槽結構,使煤流更加暢通;進煤有“漏斗”狀護架,使煤流直接進入船體內。由于采用拼裝式結構,維修亦比較方便。
型號編制規則
外形尺寸及技術參數
型號 |
W |
對應膠帶機寬度
(mm) |
α° |
主要尺寸 |
電液推桿型號 |
功率 |
C |
A1 |
B1 |
B2 |
B3 |
L |
L1 |
L2 |
H |
H1 |
H2 |
H3 |
H4 |
V |
P |
n-φ |
N |
a |
DCSF-50-60 |
450×450 |
B=500 |
60 |
450 |
574 |
788 |
415 |
545 |
1250 |
735 |
650 |
1131 |
435 |
200 |
60 |
585 |
348 |
250 |
12-14 |
3 |
170 |
DYT1000-200 |
1.5 |
DCSF-65-60 |
600×600 |
B=650 |
60 |
600 |
732 |
943 |
490 |
620 |
1272 |
777 |
675 |
1316 |
482 |
200 |
60 |
632 |
417 |
300 |
12-14 |
3 |
250 |
DYT1000-250 |
DCSF-80-60 |
700×700 |
B=800 |
60 |
700 |
836 |
1081 |
560 |
690 |
1319 |
809 |
690 |
1483 |
559 |
230 |
80 |
709 |
462 |
350 |
16-14 |
4 |
190 |
DYT1000-280 |
DCSF-100-60 |
800×800 |
B=1000 |
60 |
800 |
936 |
1174 |
607 |
737 |
1438 |
888 |
760 |
1336 |
629 |
250 |
90 |
779 |
505 |
400 |
16-14 |
4 |
215 |
DYT1750-500 |
DCSF-120-60 |
900×900 |
B=1200 |
60 |
900 |
1040 |
1274 |
657 |
787 |
1504 |
934 |
780 |
1793 |
693 |
270 |
100 |
843 |
550 |
450 |
16-18 |
4 |
242.5 |
DYT1000-320 |
2.2 |
DCSF-140-60 |
1000×1000 |
B=1400 |
60 |
1000 |
1140 |
1374 |
707 |
837 |
1504 |
934 |
780 |
1901 |
713 |
290 |
110 |
863 |
594 |
450 |
20-18 |
5 |
214 |
DYT1000-360 |

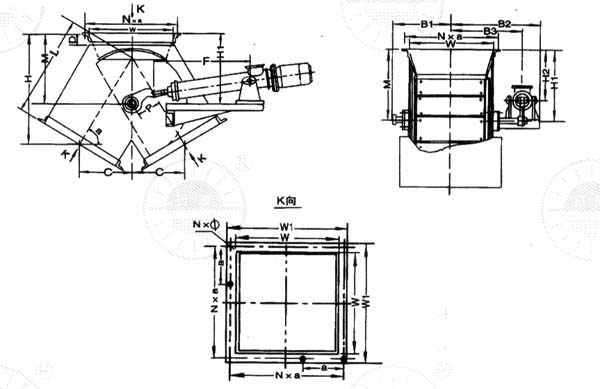

DBSF型電液動擺動三通分料器
DBSF型電液動擺動三通分料器采用內套筒換向結構,使物料與三通殼體分離,這樣就不會在殼壁上積料成結決心疤,不存在卡住套筒而動轉不靈活的問題,也不會出現漏料、混料現象,操作靈活、省力。
產品型號編制規則
外形尺寸及技術參數表
型號 |
W |
對應膠帶機寬度
(mm) |
α° |
主要尺寸 |
電液推桿型號 |
功率 |
C |
A1 |
B1 |
B2 |
B3 |
L |
L1 |
L2 |
H |
H1 |
H2 |
H3 |
H4 |
V |
P |
n-φ |
N |
a |
DCSF-50-60 |
450×450 |
B=500 |
60 |
450 |
574 |
788 |
415 |
545 |
1250 |
735 |
650 |
1131 |
435 |
200 |
60 |
585 |
348 |
250 |
12-14 |
3 |
170 |
DYT1000-200 |
1.5 |
DCSF-65-60 |
600×600 |
B=650 |
60 |
600 |
732 |
943 |
490 |
620 |
1272 |
777 |
675 |
1316 |
482 |
200 |
60 |
632 |
417 |
300 |
12-14 |
3 |
250 |
DYT1000-250 |
DCSF-80-60 |
700×700 |
B=800 |
60 |
700 |
836 |
1081 |
560 |
690 |
1319 |
809 |
690 |
1483 |
559 |
230 |
80 |
709 |
462 |
350 |
16-14 |
4 |
190 |
DYT1000-280 |
DCSF-100-60 |
800×800 |
B=1000 |
60 |
800 |
936 |
1174 |
607 |
737 |
1438 |
888 |
760 |
1336 |
629 |
250 |
90 |
779 |
505 |
400 |
16-14 |
4 |
215 |
DYT1750-500 |
DCSF-120-60 |
900×900 |
B=1200 |
60 |
900 |
1040 |
1274 |
657 |
787 |
1504 |
934 |
780 |
1793 |
693 |
270 |
100 |
843 |
550 |
450 |
16-18 |
4 |
242.5 |
DYT1000-320 |
2.2 |
DCSF-140-60 |
1000×1000 |
B=1400 |
60 |
1000 |
1140 |
1374 |
707 |
837 |
1504 |
934 |
780 |
1901 |
713 |
290 |
110 |
863 |
594 |
450 |
20-18 |
5 |
214 |
DYT1000-360 |
注:本分料器可按用戶要求制造。
<<<上一頁 下一頁>>>
|
