DM271X型電液動煤氣密封蝶閥
概述
本系列煤氣蝶閥是一種密閉型蝶閥，采用橡膠軟密封，密封性能好，結構簡單，維護方便，適用凈煤氣、半凈煤氣，空氣等氣體介質管路中調節之用，廣泛應用于工業、煤氣、市政煤氣及環境保護、通風設施等管路系統中。
結構特點
該閥采用本公司產品 ZDY （ B ）系列電液轉角器（電液頭）驅動完成蝶板的啟閉動作。本閥可在現場進行現場控制。也可進行遠距離控制，還可將信號計算機程序控制。電液轉角器根據需要設有手電轉換裝置，必要時可以手動操作，可任意位置安裝，無方向性。連接符合2555－81 標準，泄漏率符合 GB/T13927-92 標準。
主要零件材料
零件名稱 |
閥體 |
蝶板 |
閥桿 |
密封圈 |
材料 |
碳素鋼（鎳鉻鍍層） |
碳素鋼 |
優質碳素鋼 |
橡膠 |

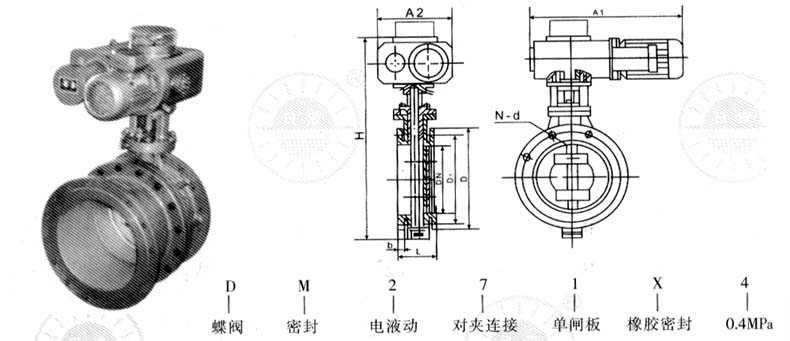

外形尺寸及型號說明
主要結構尺寸
DN |
L |
D |
D1 |
H |
A1 |
A2 |
b |
n-d |
配電液轉角器型號 |
200 |
114 |
320 |
280 |
750 |
545 |
320 |
15 |
8-17.5 |
ZDY(B)200 |
250 |
114 |
375 |
335 |
750 |
545 |
320 |
15 |
12-17.5 |
ZDY(B)200 |
300 |
114 |
440 |
395 |
840 |
545 |
320 |
17 |
12-22 |
ZDY(B)300 |
350 |
114 |
490 |
445 |
886 |
545 |
320 |
17 |
12-22 |
ZDY(B)300 |
400 |
114 |
540 |
495 |
910 |
545 |
320 |
17 |
16-22 |
ZDY(B)300 |
450 |
114 |
595 |
550 |
1170 |
545 |
320 |
18 |
16-22 |
ZDY(B)400 |
500 |
127 |
645 |
6+00 |
1190 |
545 |
320 |
18 |
20-22 |
ZDY(B)400 |
600 |
154 |
645 |
600 |
1190 |
545 |
320 |
24 |
20-26 |
ZDY(B)400 |
700 |
165 |
860 |
810 |
1382 |
545 |
320 |
24 |
24-26 |
ZDY(B)500 |
800 |
190 |
975 |
920 |
1466 |
545 |
320 |
24 |
24-30 |
ZDY(B)500 |
900 |
203 |
1075 |
1020 |
1566 |
545 |
320 |
26 |
24-30 |
ZDY(B)500 |
1000 |
216 |
1175 |
1120 |
1666 |
625 |
340 |
28 |
28-30 |
ZDY(B)600 |
1200 |
254 |
1375 |
1320 |
1880 |
625 |
340 |
28 |
32-30 |
ZDY(B)600 |
1400 |
390 |
1575 |
1520 |
2118 |
625 |
340 |
30 |
36-30 |
ZDY(B)600 |
1800 |
490 |
1990 |
1930 |
3318 |
625 |
340 |
40 |
44-30 |
ZDY(B)600 |
