DYXF型電液動錐形雙層卸灰閥
工作原理與結構特點
電液動錐形雙層卸灰閥是采用電液推桿帶動連桿機構或電液動回轉達器直接帶動上下主軸使錐形閥芯組件輪流啟閉,當上閥門開啟時,下閥門關閉;上閥門關閉時,下閥門開啟;實現閥門卸灰控制與鎖氣的目的。該閥門由于采用了耐磨錐形閥芯結構,顯著地延長閥門的使用壽命;改善了閥門的密封性能,提高了除塵效果;是企業實現無塵化生產所必備的首選產品。根據需要可實現現場控制、遠程開關控制及遠程4-20mA電流信號工業計算機實時控制。
應用范圍
該閥是一種實用性很強的新型換代產品,廣泛應用于冶金、礦山、電力、建材、化工、食品等行業的通風除塵或物料輸送系統中,是一種理想的流量調節和工業控制裝置。

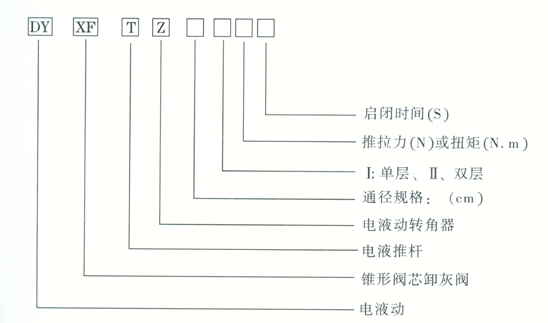

產品型號編制規則
主要性能參數表(四)
序號 |
名稱 |
數據 |
單位 |
備注 |
1 |
處理特料粒度 |
0~50 |
mm |
|
2 |
處理物料溫度 |
-30~+250 |
℃ |
|
3 |
處理物料比重 |
0。8~3。2 |
t/m3 |
|
4 |
閥處理量 |
1~20 |
t/h |
超范圍比重應特殊設計 |
5 |
驅動形式 |
|
|
h-實際工作時間 |
6 |
推拉力或力矩 |
|
|
電液推桿或電液動轉角器 |
7 |
卸(灰)料方式 |
自動 |
N或N.m |
|
8 |
泄漏率 |
<0.05% |
|
|
9 |
啟閉時間 |
2~12 |
|
|
系列型號外形圖
系列型號外形尺寸及電液推桿技術參數表(五)
DN |
C |
B |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
N×a
方口 |
N×φ
方口 |
D1
圓口 |
N1×φ
圓口 |
電液推桿型號 |
功率
(kw) |
啟閉時間
(s) |
200 |
200×200 |
350 |
1120 |
560 |
218 |
914 |
160 |
300 |
200 |
3×100 |
12×20 |
280 |
12×20 |
DYT□700 |
1.1 |
5 |
250 |
250×250 |
400 |
1200 |
600 |
238 |
906 |
200 |
325 |
200 |
3×115 |
12×20 |
330 |
12×20 |
DYT□700 |
1.1 |
5 |
300 |
300×300 |
450 |
1300 |
650 |
248 |
953 |
240 |
350 |
200 |
3×130 |
12×20 |
380 |
12×20 |
DYT□1000 |
1.5 |
6 |
350 |
350×350 |
500 |
1400 |
700 |
268 |
960 |
280 |
375 |
200 |
3×145 |
12×20 |
430 |
12×20 |
DYT□1000 |
1.5 |
8 |
注明:

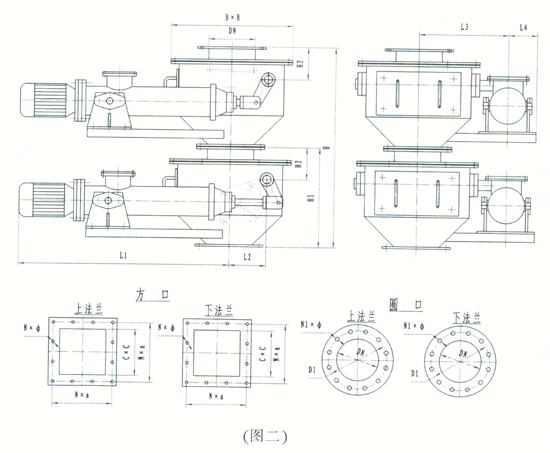

尺寸標注見圖(二)
系列型號外形圖
系列型號處形尺寸及電液動轉角器技術參數(六)
DN |
C |
B |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
a
方口 |
N×a
方口 |
N×φ
方口 |
D1
圓口 |
N1×φ
圓口 |
電液推桿型號 |
功率
(kw) |
啟閉時間
(s) |
200 |
200×200 |
350 |
1120 |
560 |
218 |
580 |
160 |
300 |
200 |
100 |
3×100 |
12×20 |
280 |
12×20 |
ZDY
85 |
0.75 |
5 |
250 |
250×250 |
400 |
1200 |
600 |
238 |
620 |
200 |
325 |
200 |
115 |
3×115 |
12×20 |
330 |
12×20 |
ZDY
1500 |
0.75 |
5 |
300 |
300×300 |
450 |
1300 |
650 |
248 |
690 |
240 |
350 |
200 |
130 |
3×130 |
12×20 |
380 |
12×20 |
ZDY
200 |
1.5 |
6 |
350 |
350×350 |
500 |
1400 |
700 |
268 |
760 |
280 |
375 |
200 |
145 |
3×145 |
12×20 |
430 |
12×20 |
ZDY
300 |
1.5 |
8 |
注明:

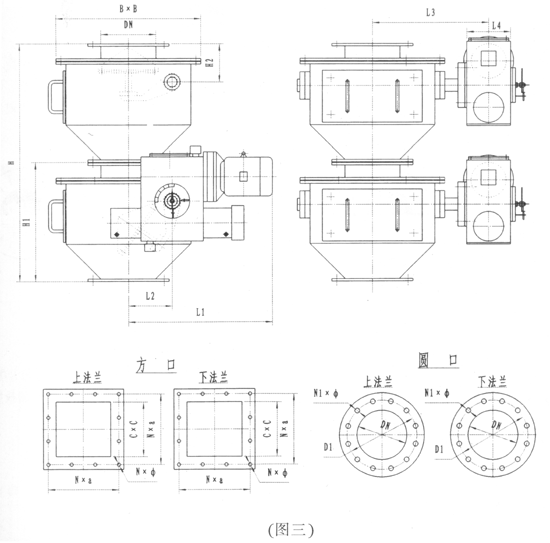

尺寸標注見圖(三)
